VLASTNOSTI

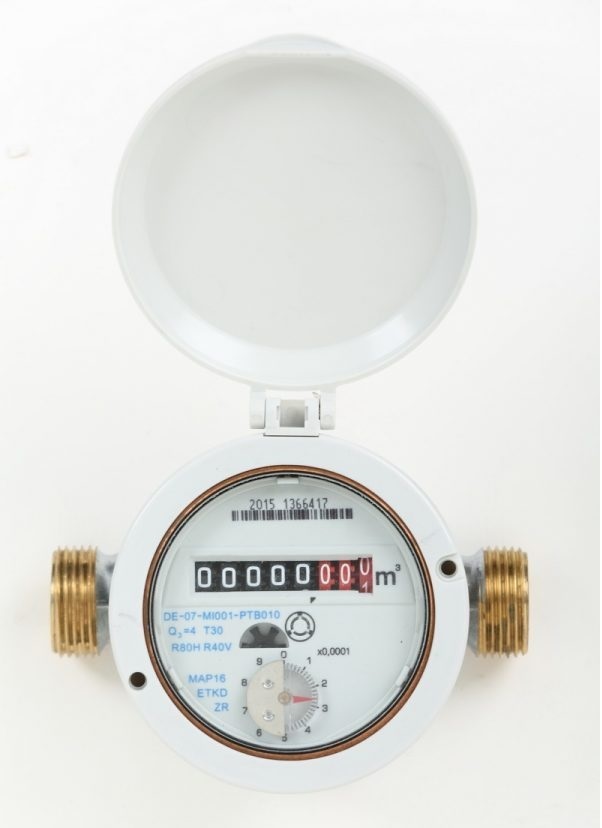

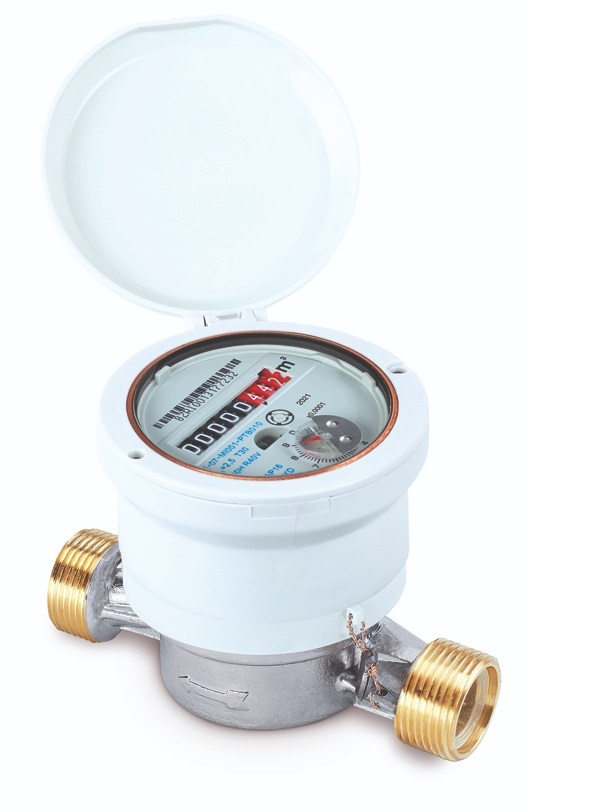

  • Jednovtokový suchobežný vodomer s chránenou magnetickou spojkou
  • S 8-miestnym číselníkom a modulačným diskom (≥1 l/impulz) na elektronické, nereaktívne skenovanie, ako základ pre diaľkové odčítanie rádia (wM-Bus, LPWAN), M-Bus alebo impulz
  • Pre horizontálnu a vertikálnu inštaláciu, tiež pre stúpajúce a klesajúce potrubia
  • Priezorník je vyrobený z polymérového plastu odolného voči UV žiareniu
  • K dispozícii s priezorníkom sklo/meď (IP68)
  • Ochranný kryt je možné voliteľne namontovať dodatočne
  • Mosadzné telo podľa zoznamu UBA (Federal Environment Office).
  • Register otočný o 355°
  • Prevádzkový tlak MPa 16
  • Schválené v súlade s MID



APLIKÁCIA



  • Na meranie spotreby studenej a neznečistenej pitnej vody alebo úžitkovej vody do 30°C (ETKD)
  • Na meranie spotreby teplej a neznečistenej pitnej vody alebo úžitkovej vody do 90°C (ETWD)



AMR TECHNOLOGIES

  • Štandardne s komunikačným rozhraním pre EDC moduly (Electronic Data Capture):
    • EDC LPWAN rádiový modul (868 MHz) pre LoRaWAN ®
    • EDC bezdrôtový M-Bus rádiový modul podľa DIN EN 13757-4
    • EDC-kombinovaný M-Bus a impulzný modul

MOŽNOSTI PRODUKTU

Princíp merania
  • Jednovtokový vodomer
Číselník
  • Suchobežný číselník
Nominálny prietok Q3 (≈ Qn)
  • Q3=2,5 (≈ Qn 1,5)
  • Q3=4 (≈ Qn 2,5)
Menovitý priemer DN (mm)
  • DN 15
  • DN 20
Menovitý priemer (palce)
  • 1/2″
  • 3/4″
Dĺžka bez konektorov
  • 80 mm
  • 110 mm
  • 130 mm
Teplota
  • Studená voda do 30°C
  • Horúca voda do 90 °C
Materiál
  • Mosadz
Metrologická trieda horizontálna (max.)
  • R 80
Metrologická trieda vertikálne (max.)
  • R 40
Prevádzkový tlak (max.)
  • MPa 16
Komunikačné technológie
  • Rádio cez bezdrôtový M-Bus
  • Elektronický pulzátor
  • Reed Pulser
  • M-Bus
Ďalšie možnosti
  • Modulačný disk pre indukčné snímače
  • Anti-Magnet-Protection
  • Nano náter (proti zahmlievaniu)
  • Ochranná čiapočka
  • Stierač na šošovky (proti zahmlievaniu)
Špecifikované jednotky na displeji
  • Kubické metre (m³)
